卡延塔

无限塔

Cayan
Cyan Tower
Cayan Tower
  • 客户 Cayan Investment And Development
  • 专业知识 住宅, 结构工程
  • 地点 迪拜, 阿拉伯联合酋长国

SOM 为迪拜设计了一座形式与功能兼备的螺旋式塔楼。

项目概况
  • 状态 已建成
  • 完成年份 2013
  • 设计完成年 2006
  • 尺寸 占地面积: 3,026.50 平方米 建筑高度: 307 米 楼层数: 75 总建筑面积: 114,500 平方米
  • 出租面积 68,400.00 sq m
  • 公寓单位 492
  • 奖项
    2014, American Architecture Award, Chicago Athenaeum 2008, American Architecture Award, Chicago Athenaeum 2007, Best High Rise Architecture, Arabian Property Awards 2008, International Architecture Award, Chicago Athenaeum 2006, Architecture, Multiple Units, Arabian Property Awards 2013, Architizer A+ Award: Residential High Rise Finalist, Architizer 2014, Architecture Multiple Residence, International Property Awards 2015, Merit Award, AIA – Middle East Chapter 2014, Architizer A+ Award: Residential High Rise Popular Choice Award, Architizer 2007, Best International High Rise Architecture, International Property Awards 2011, R + D Award, Architect Magazine 2014, Best Tall Building: Middle East & Africa, Council on Tall Buildings and Urban Habitat (CTBUH) 2015, Best International Project Over $150 Million, Structural Engineers Association Of Illinois
  • 合作者
    Boundary Layer Wind Tunnel Research Laboratory Rja Group Rowan Williams Davies & Irwin Inc. (RWDI) Van Deusen & Associates Fisher Marantz Stone Dewar Partnership Sako & Associates Inc. (Sako) Vda Khatib & Alami Palma Real Estate Swa Group Shen Milsom & Wilke LLC - Chicago Valli & Valli Hyder Consulting Aqua Fountains Opening Solutions, Inc. Citadel Consulting Cerami & Associates
项目概况
  • 状态 已建成
  • 完成年份 2013
  • 设计完成年 2006
  • 尺寸 占地面积: 3,026.50 平方米 建筑高度: 307 米 楼层数: 75 总建筑面积: 114,500 平方米
  • 出租面积 68,400.00 sq m
  • 公寓单位 492
  • 奖项
    2014, American Architecture Award, Chicago Athenaeum 2008, American Architecture Award, Chicago Athenaeum 2007, Best High Rise Architecture, Arabian Property Awards 2008, International Architecture Award, Chicago Athenaeum 2006, Architecture, Multiple Units, Arabian Property Awards 2013, Architizer A+ Award: Residential High Rise Finalist, Architizer 2014, Architecture Multiple Residence, International Property Awards 2015, Merit Award, AIA – Middle East Chapter 2014, Architizer A+ Award: Residential High Rise Popular Choice Award, Architizer 2007, Best International High Rise Architecture, International Property Awards 2011, R + D Award, Architect Magazine 2014, Best Tall Building: Middle East & Africa, Council on Tall Buildings and Urban Habitat (CTBUH) 2015, Best International Project Over $150 Million, Structural Engineers Association Of Illinois
  • 合作者
    Boundary Layer Wind Tunnel Research Laboratory Rja Group Rowan Williams Davies & Irwin Inc. (RWDI) Van Deusen & Associates Fisher Marantz Stone Dewar Partnership Sako & Associates Inc. (Sako) Vda Khatib & Alami Palma Real Estate Swa Group Shen Milsom & Wilke LLC - Chicago Valli & Valli Hyder Consulting Aqua Fountains Opening Solutions, Inc. Citadel Consulting Cerami & Associates

别具一格的建筑结构

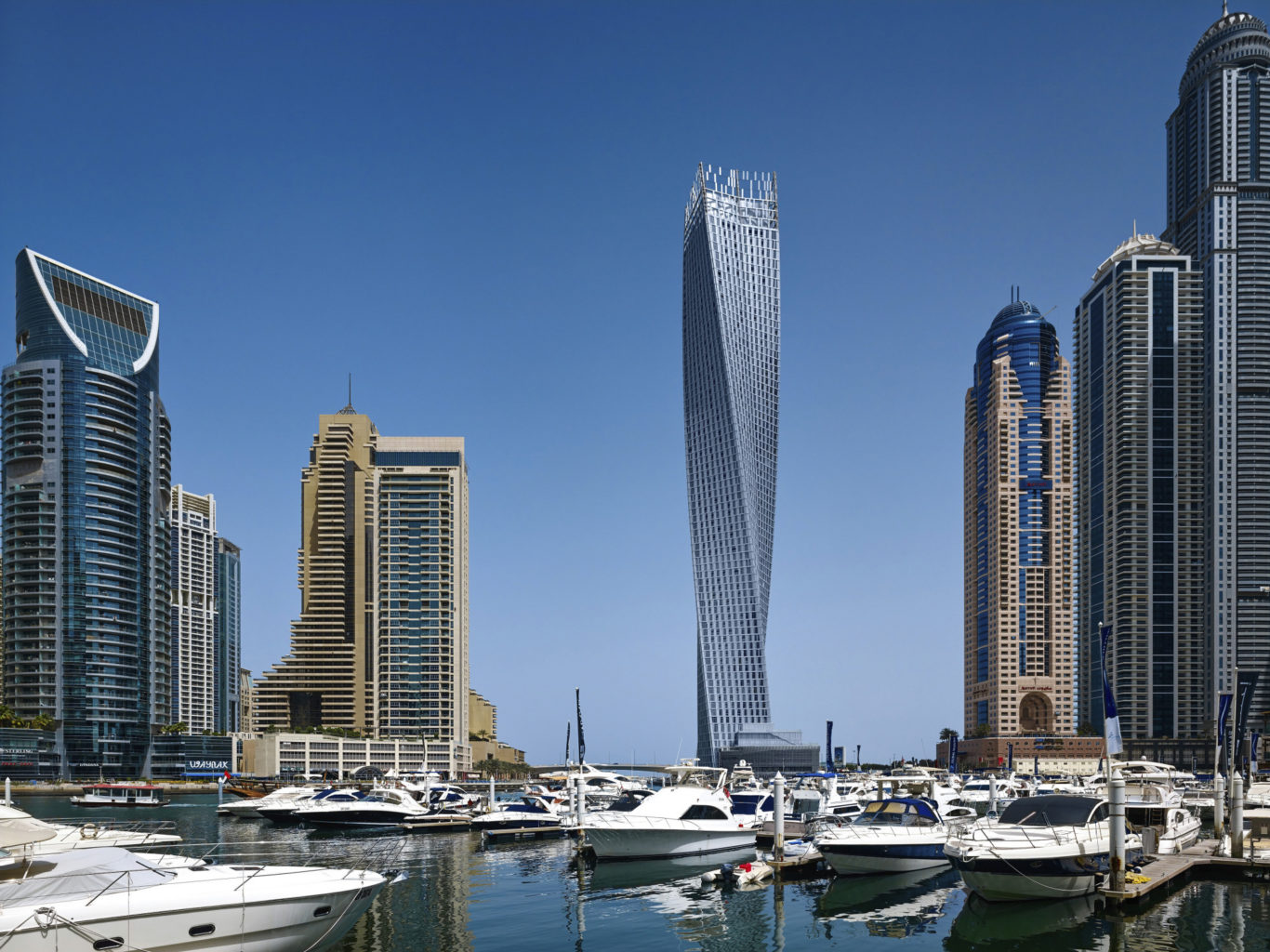

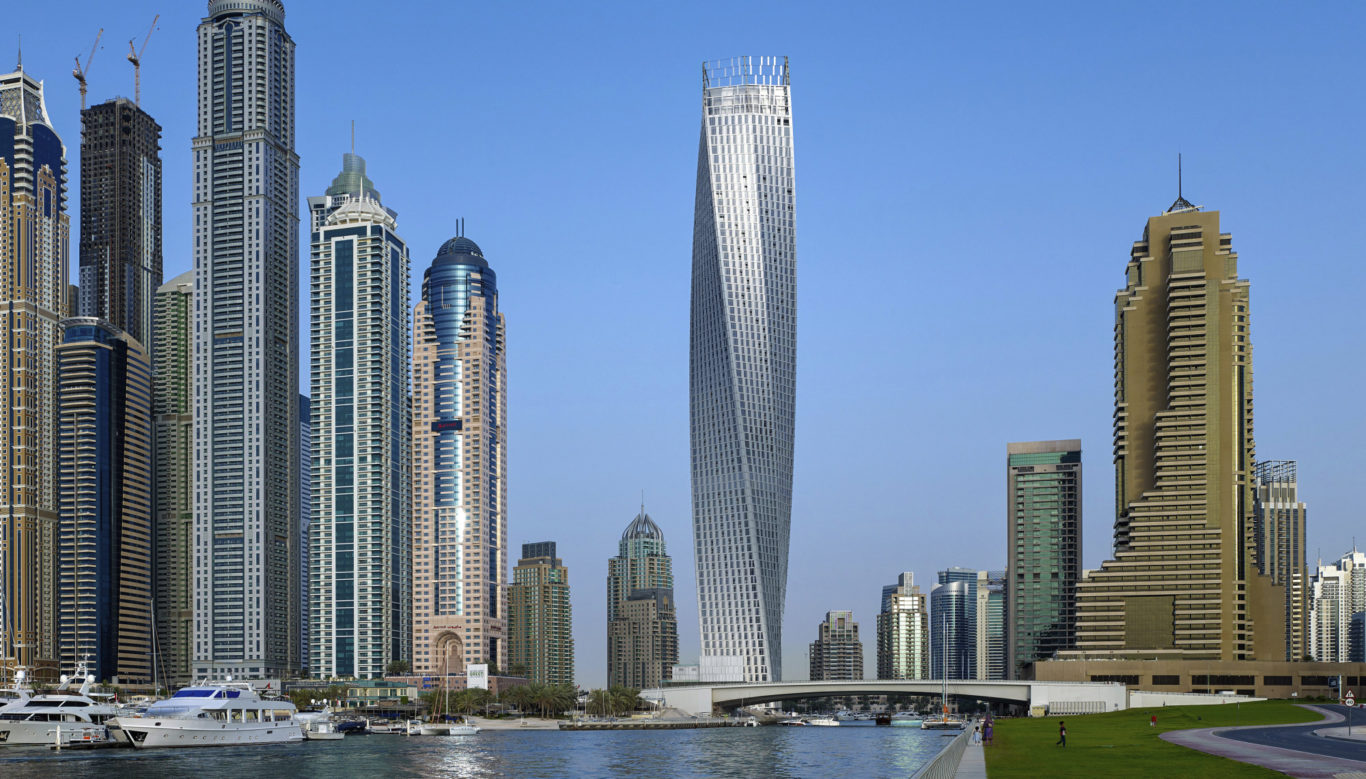

作为标志迪拜天际线的螺旋式摩天大楼,卡延塔的设计可谓是卓越非凡和十分精妙 。这座住宅楼纯粹地宣扬了一种理念 ,即建筑造型应该遵循其结构框架。

虽然这座摩天大楼使用的楼板 均相同,但每层楼板 都会相对下面楼层略微旋转,在 307 米高塔的建设过程中,产生整整 90 度的扭转。这种独特的结构造型不但能产生美学效益,还能带来许多好处。与同等高度的直线形建筑相比,螺旋式建筑的风荷载和日照得热量减少,并且能让更多的住户享受到附近码头和海湾的景色。

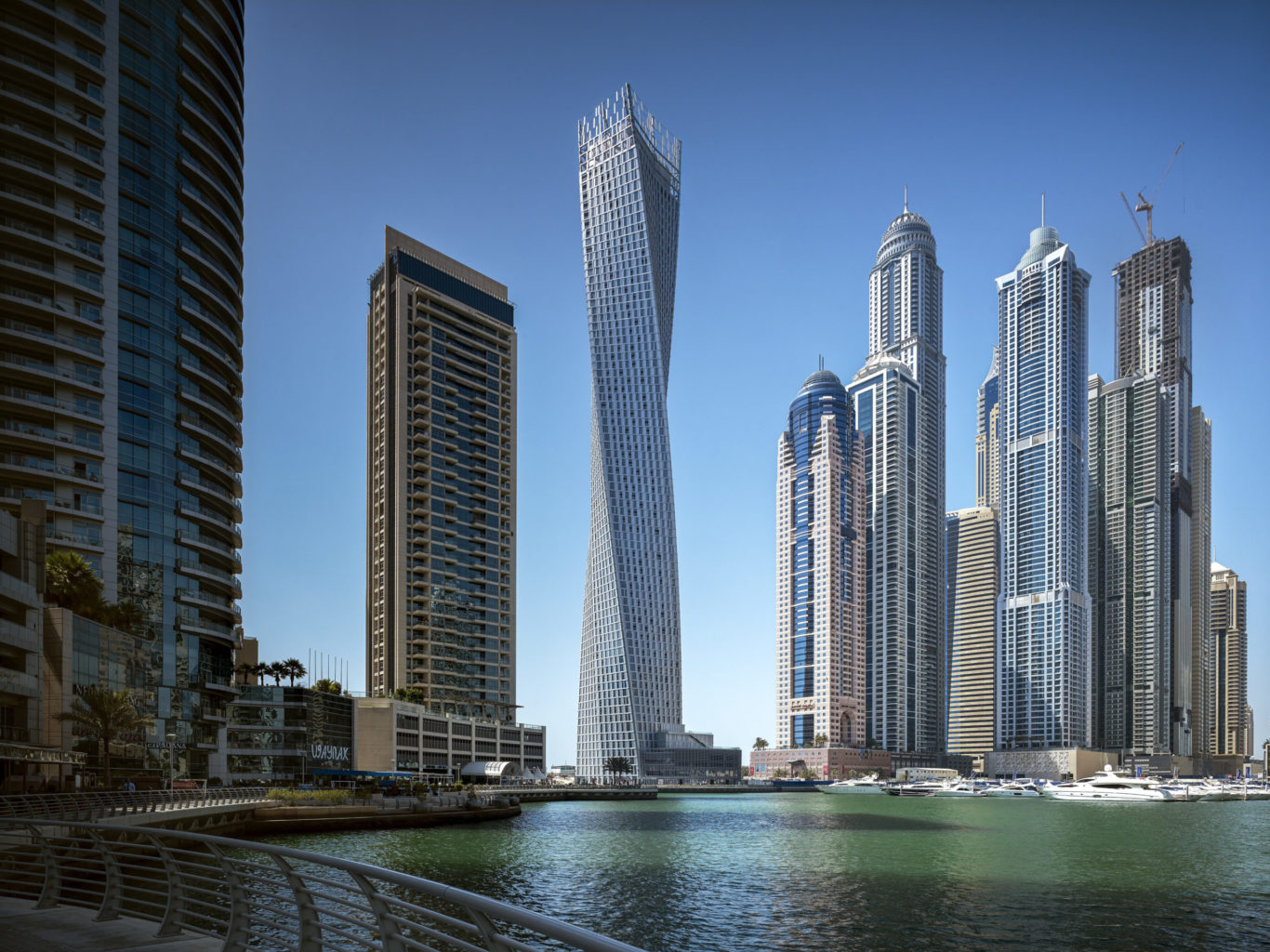

卡延塔与海面相互垂直,经过精心设计,不仅能为每层楼的居民提供绝佳视野,还能为邻近建筑的居民保留海滨景观。街面上 ,建筑与码头相接,并建有零售商店和连续海滨长廊的其中一段拱廊。

Cyan Tower under construction
施工中的卡延塔 © SOM
Cayan Tower
卡延塔施工封顶照片 © SOM

由太阳和风精心雕琢

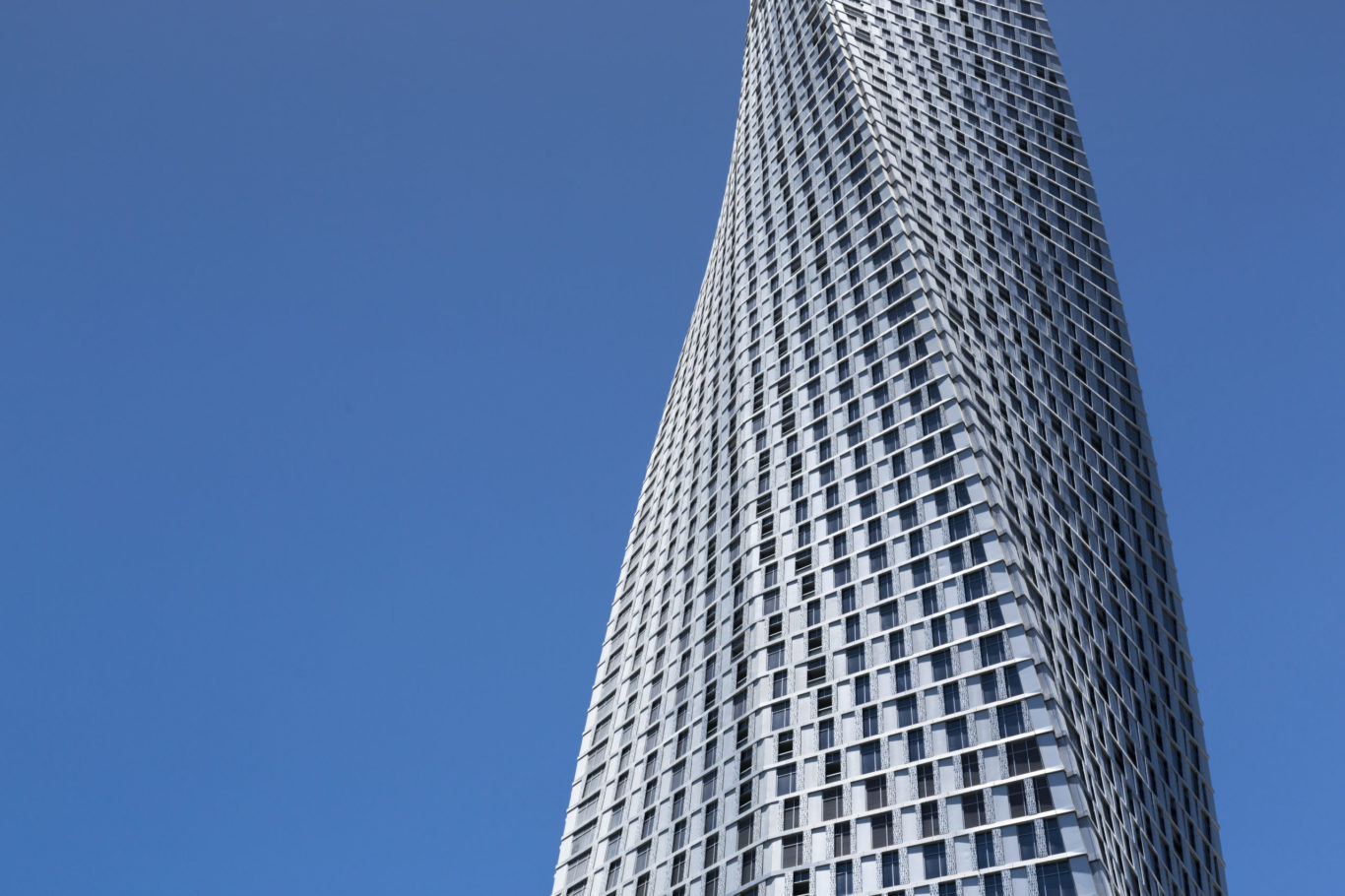

设计过程中,考虑到迪拜干旱的沙漠气候和城市热岛效应,最终选择在现浇混凝土边界柱上应用预制金属板材,加上重复交错的筛板 ,将直射阳光过滤到各个单元内。深窗台也可以最大限度地减少直射阳光,在建筑外部提供遮蔽效果,为室内生活空间和露台遮阳。

结构工程团队采用了风洞测试和三维计算机建模来分析建筑的应力。团队还设计了创新的施工方法,其中包括“跳模 ”系统,这种独特的施工模板能够利用建筑的重复模式,提高施工效率。建筑中心设置了一根圆柱形混凝土柱,加强了建筑结构;每层楼均围绕此中心承重柱进行扭转。

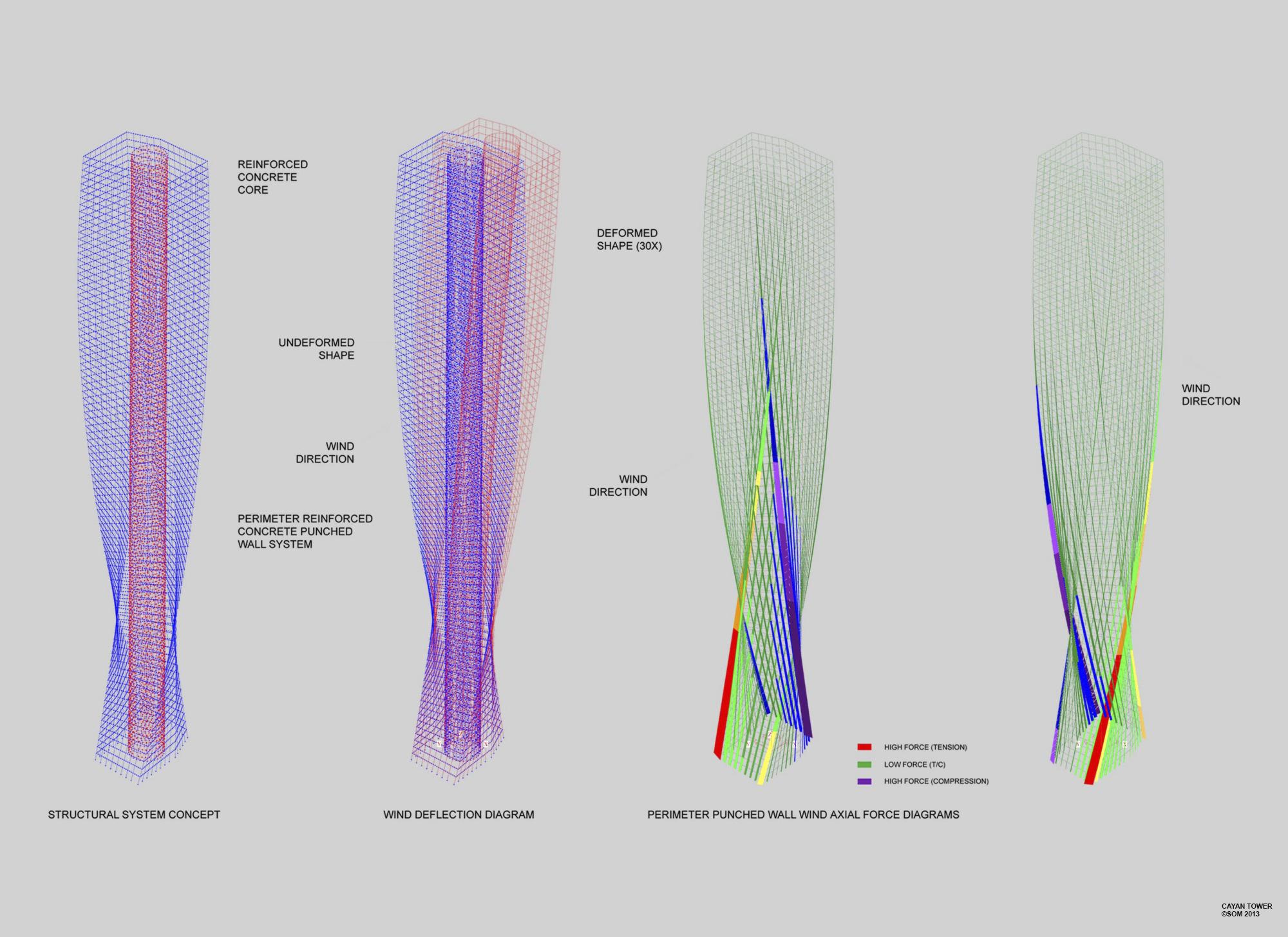

Structural Diagram
卡延塔结构图解 © SOM

码头上的住宅地标

相互吻合的楼板具有充分的灵活性,能够设置各式各样的公寓类型:从单间公寓到三居室,再到占据六层的半层和整层顶层公寓。住宅配套设施包括室外无边游泳池和涡流游泳池,还有供住户使用的综合功能便民空间,其中包括带治疗室的健康水疗中心、健身器械、会议中心、休息室以及托儿中心。

这座塔楼以其充满活力、螺旋外形、海滨景观和一流的配套设施,重新定义了国际奢华标准,也为传统高层住宅建筑开启了全新的挑战 。
